لفائف للكابل بأيديكم

السيارات محلية الصنع محلية الصنع لإعطاء الصيادين، والصيادين، المتجولون البناء، وإصلاح محلية الصنع من الأشياء غير الضرورية radioamateurs اتصالات الأثاث المنزلي محلية الصنع ضوء محلية الصنع الماهر محلية الصنع الأعمال المنزلية لقضاء عطلة نماذج النساء محلية الصنع اوريغامي اوريغامي الورق الأطفال محلية الصنع الحاسوب محلية الصنع محلية الصنع الحيوان الرئيسية المعالج الطعام وصفات وصفات وتجارب النصائح المفيدة

والكهربائيون يعرفون مدى صعوبة العمل في بعض الأحيان بدون ملف لفك الكبل وحده. كبل للتثبيت دون لفائف، كقاعدة عامة، متشابكة ويخلق إزعاج إضافية، عند التثبيت.

في هذه الحالات، لفائف لفك كابل تأتي إلى الإنقاذ، ولكن الإصدارات الصناعية من لفائف مكلفة للغاية ولها أبعاد مثيرة للإعجاب.

هنا، الطرافة والمهارات في صنع الأشياء بأيديكم يأتي إلى الإنقاذ.

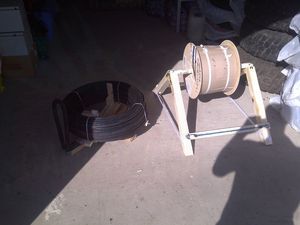

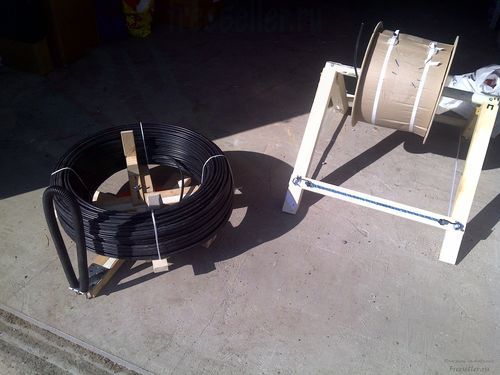

أود أن أوجه انتباهكم إلى بكرة ذاتية الصنع قابلة للطي، لفك الكبل، الذي كان مصنوعا من مواد مرتجلة.

مزاياه الرئيسية هي تعديل لفائف مع طول الكابل من 20 إلى 200 متر، أبعاد صغيرة في حالة تفكيكها.

تصميم بسيط بقدر الإمكان، وهي متاحة للإنتاج المستقل إلى الجميع تقريبا، ومفصلة في الصورة.

كيفية جعل لفائف لكابل بأيديكم. لفائف للكابل بأيديكم. إذا كنت صاحب الحظ من ساحة كبيرة وغالبا ما تستخدم الأدوات الكهربائية لأغراض منزلية، وانت تعرف كم هو صعب في بعض الأحيان للتعامل مع تحمل الكهربائية، وبهذه الطريقة، بضعة عشرات من الأمتار. السلك متشابك، متشابك وكشف لساعات.

ويمكنك استخدام المنظم في شكل لفائف مع سلك. سعره في بناء مخازن غالبا ما يكون مخيفا، وأنه ليس من الممكن لتمزيق المبلغ المطلوب من القلب. هناك، بطبيعة الحال، خيارات اقتصادية أبسط، أقل دواما، وكقاعدة عامة، منخفضة الطاقة، مصممة لأدوات الكهربائية المنزلية بسيطة وقلة خبرة المشتري. ومع ذلك، فإن هذه الأخيرة تصبح بسرعة غير صالحة للاستعمال.

لذلك، فمن الأكثر عقلانية لجعل لفائف مع الحبل التمديد بيديك، مع الأخذ بعين الاعتبار الاحتياجات الخاصة بك. في هذه الحالة، يمكنك اختيار أي سلك مناسب لطول وقسم، وكذلك عالية الجودة مآخذ والمكونات.

لجعل منظم في شكل لفائف الأسلاك الكهربائية ستحتاج:

المواد ورقة، مثل الخشب الرقائقي أو أوزب (أي مناسبة أخرى) - 60 × 30 سم؛

قطعة من الأنابيب البلاستيكية 110 مم. في القطر - 9 سم؛

قطعة من أنابيب الصرف الصحي لفائف قاعدة؛

البراغي M6 أو M8 (120 مم طويلة) والمكسرات - 3 قطع لكل منهما.

لفائف الطلاء؛

قضيب معدني 10 مم. سمك للإطار من لفائف؛

عنصر القلم (يمكن استخدامها أو محلية الصنع)؛

الطلاء أو التمهيدي للذبيحة والجدران الجانبية.

مفك (ليس من الضروري، استخدام مفك البراغي)؛

الخطوة 1: تصنيع الأجزاء الجانبية للفائف

اخترعنا طريقتنا الخاصة لنشر عناصر الجولة من المواد ورقة مع بانوراما. ومع ذلك، بالتأكيد تم اختراع هذه الطريقة قبل - ليس مرة واحدة.

من أجل شهدت أجزاء الجانب الشغل لفائف تأخذ قطعة من الخشب الرقائقي لزوم لها، وبعد أن فعلت سابقا مناشير حفرة، المسمار بانوراما القاعدة إلى الخشب الرقائقي باستخدام مسامير. الوجه المؤقت "machine9raquo. رأسا على عقب ونعلق على سطح العمل كما هو مبين في الصورة.

بعد أن لاحظ نصف قطر المطلوب من 15 سم، وتحديد مركز الشغل وحفر ثقب المسمار في ذلك. تثبيت الشغل مع خط القطع إلى شفرة القطع من بانوراما وإصلاحه مع مفك البراغي، دون التواء عليه حتى النهاية الشغل يمكن أن تدور حول محورها الخاص.

بدء بانوراما واضغط على زر الافراج عنهم. يجب الحرص على عدم إصابة يديك! رأى دائرة من القطر المطلوب عن طريق تحويل الشغل. في المجموع هذا نحن بحاجة قطعتين.

في كل جدار، وجعل ثقب لمحور الدوران مع الحفر، وثقب ثلاثة ثقوب للربط.

إذا توفرت الإرادة خصائص تشغيل الخشب الرقائقي إلى منظم تستمر لفترة أطول، لقد وصلنا إلى تعيين مركز كل كم الجدار الجانبي مصنوعة من PP الأنابيب البلاستيكية العادية أو PVC (1/2 بوصة). على الجانب العكسي أنه يبرز بنسبة 1.5 - 2 سم لمسامير الربط على الجوانب لا يمسك على بكرة لفائف (انظر الصورة).

الخطوة 2: جعل لفائف الهيكل العظمي

في تلفيق الإطار استخدمنا 10 ملم قضيب معدني. سميكة. تصميمه بسيط للغاية ويتكون من جزأين فقط - مقبض وجزء دعم ملحومة معا.

بعد حساب طول المطلوبة، وقطع اثنين من القضبان من الحجم اللازم والانحناء كما هو مبين في الصورة. لتبسيط المهمة، استخدم الملزمة.

على المقبض في أعلى وأسفل، وقطع الخيط لإصلاح عنصر مقبض والفائف نفسه مع الكابل. لحام المقبض إلى القاعدة.

طلاء الإطار مع أي الطلاء المناسب أو ببساطة تستعد.

الخطوة 3: البناء النهائي

وضع الجدران الجانبية على المحور، ووضع قطعة من المجاري بينهما، وإصلاحها مع البراغي والمكسرات. لا ننسى لتركيب جلبة من قطعة من الأنابيب البلاستيكية.

وضعت على عنصر مقبض وأيضا قفله مع الجوز.

قم بتركيب القابس والمخرج على الكابل. لراحة، يمكنك استخدام مقبس مزدوج أو حتى الثلاثي، ولكن لم يكن لدينا واحدة في متناول اليد، لذلك قمنا بتثبيت اثنين منها في نفس الوقت.

إصلاح المقبس على واحدة من الجدران الجانبية والرياح كابل على بكرة.

مصدر. كابل بكرة بأيديكم جاهز للاستخدام! إلى ما سبق، نضيف فقط أننا إعادة تجميع هذا الملف مرتين. وأول عينة خدمتنا خدمة مخلصة من 7 سنوات.

التعليقات (0)

لفائف للأسلاك بأيدي الخاصة

الحمل الكهربائي في المنزل هو جزء لا يتجزأ. لا تنشأ المشاكل عندما طول الحمل هو فقط بضعة أمتار، ولكن عندما يبلغ طول يحمل 15-50 متر، يصبح غير مريح للغاية لفرز والاسترخاء في كل وقت.

كان حل لهذه المشكلة موجودة لفترة طويلة، وهناك ملحقات الكهربائية على لفائف للبيع. ولكن المشكلة برمتها هي أن ثمن هذه الملفات هو غائم، ونوعية في بعض الأحيان يترك الكثير إلى المطلوب.

من ناحية أخرى لفائف الأسلاك يمكن بسهولة أن تصنع أيدي الخاصة. التي ستكون أرخص بكثير. ويمكنك استخدام سلك، مثل هذا الطول ومثل هذا القسم كما هو ضروري لأغراضك.

لتصنيع كابل تمديد على لفائف، نحن بحاجة إلى: المكونات الكهربائية، الأسلاك، المقبس، حسنا، بطبيعة الحال، لفائف نفسها. ولكن أين، ثم، واتخاذ بكرة؟ لهذا الغرض، لفائف من كابل التلفزيون، وسلاسل، والكابلات، وما هي مناسبة. يمكنك المشي من خلال أسواق البناء أو المحلات التجارية الصغيرة حيث يبيعون هذه المواد وشراء بكرة فارغة.

ولكن إذا لم يكن لديك الوقت أو الرغبة في الذهاب للتسوق والتسول لفائف، يمكنك بسهولة جعلها نفسك. وكل ما نحتاجه هو:

- قطعة من الخشب الرقائقي أو أوزب 60x30cm سميكة 8-10mm،

- 9cm أنابيب المجاري البلاستيكية التي يبلغ قطرها 110mm

- 3 M6 أو M8 مسامير 120MM طويلة مع المكسرات.

الشيء الأكثر أهمية هو جعل جانبية (الخدين لفائف). أنا تستخدم للقيام بكل شيء بالضبط، لذلك سوف أقترح بلدي الإصدار الخاص.

في قطعة لا لزوم لها من الخشب الرقائقي نحن جعل حفرة لمناشير من بانوراما الكهربائية، ونحن نعلق الوحيد من بانوراما مع مسامير إلى الخشب الرقائقي.

بعد ذلك، ننتقل بانوراما والمسمار الخشب الرقائقي، إلى أي سطح يتعرض (الجدول، كرسي، الجذع، الخ.)

على شريحة فارغة (الخشب الرقائقي أو OSB) لاحظ المركز (في حالتي، كان في دائرة نصف قطرها 15 سم)، وحفر حفرة لالمسمار، ثم يضغط الشغل ضد Pilke وربط الخشب الرقائقي المسمار، فقط بقوة لا الادمان، نحن بحاجة إلى التشكيل وتدور حول لها المحور.

ننتقل على بانوراما (اضغط على زر القفل)، والبدء في تحويل الشغل (الخشب الرقائقي) حول محور. وبالتالي، سوف نحصل على جانبي جولة تماما لفائف المستقبل.

في الجدران الجانبية نحن حفر الثقوب تحت البراغي تشديد، وفي مركز نحن حفر ثقب للمحور. كما ينهار حفرة المركزية مع مرور الوقت، قررت أن استخدام جلبة من البلاستيك 1/2 "الأنابيب. الجلبة، على الجانب العكسي، يجب أن تبرز من 15-20 ملم بحيث البراغي لا تتشبث الإطار.

إذا كان هذا الخيار معقد بالنسبة لك، ثم يمكنك جعل ملف من قبل المبدأ، كما فعلت لفائف لخرطوم الحديقة.

وكان الإطار عازمة من قضيب 10MM، ويتكون من جزأين، والتعامل مع الدعم. من حيث المبدأ، إذا كنت لا تحتاج إلى دعم، ثم يمكنك جعل فقط مقبض (ثني شريط في شكل حرف P)، وهذا سوف يكون كافيا للاسترخاء والاسترخاء لفائف.

بعد تركيب، يتم ملحومة مقبض لدعم. على المقبض، وقطع M10 الموضوع، للجوز، والتي سيتم إصلاح لفائف.

الإطار و لفائف ينبغي رسمت، بحيث الخشب الرقائقي لا تقشر ويستمر لفترة أطول، وبعد ذلك نحن جعل التجمع.

يبقى فقط لرياح السلك، وتثبيت القابس مع مقبس.

أما بالنسبة للسلك، يمكنني استخدام بفا 2х1،5mm، في السوق اخترت واحدة أن أكثر ليونة. لفائف عينة مماثلة، مع بس الأسلاك خدمت لمدة 7 سنوات دون أي شكاوى

عرض المزيد «فئات رئيسية، منتجات محلية الصنع "

اشترك الآن للحصول على نشرة إخبارية مجانية وسوف تتلقى دائما رسالة بالبريد الالكتروني تقنيات جديدة، تقنيات، محلية الصنع، فصول رئيسية. والتي سوف تكون مفيدة لك في الحياة والعمل. أو مشاهدة الأخبار فكونتاكتي. الفيسبوك . تغريد .

فك المفصلات الكهربائية تستحق بعض المال المحرج. محلية الصنع سوف يكلف أمر من حجم أرخص، وسوف الإجهاد "transfer9raquo؛ بالضبط نفس.

عند تصنيع كابل تمديد، من المهم أن تأخذ بعين الاعتبار ثلاثة الفروق الدقيقة الأساسية. يجب أن يكون:

1. سلك المقطع العرضي، كافية لربط الأجهزة الكهروميكانيكية.

2. المدمج في مأخذ، لا تخضع للضرر.

3. مخطط مريحة لف. لسنوات عديدة لقد تم استخدام الجهاز الذي يرضي كل ما سبق.

نحن نأخذ قطعة من أنابيب بلاستيكية السباكة، على حواف نعلق الخدين (الشكل 1-2). نحن الرياح 10-15 متر من الأسلاك، ونحن نعلق مقبس خارجي على الجانب، واثنان يمكن استخدامها. روزيت تلتقط مع الدواخل السيراميك، هذه ليست خائفة من الانهاك، والاتصالات هي الربيع محملة، مما يؤثر إيجابيا على الاتصال.

نجد أنابيب المياه الجدران والإطار غنيم تحت حجم الملف كأحد الخيارات، اللحامات الساق طوي إلى الإطار (كما هو موضح في الفيديو).

من أجل تدوير لفائف قدمت مقبض، والذي يتكون من الجوز والترباس. كان هذا التصميم مقبض الأنسب.

يتم الانتهاء من طبل الانتهاء من خلال محور والجوز الملحومة إلى قاعدة التمديد (الشكل 3) مع تحمل مقبض (في الصورة). الكونشس مرت من خلال رمح لن تسمح لفائف للتحرك.

لفائف الرسومات

التين. 2 طبل A هو رأي الجانب، B هو من فوق

1 - أنبوب 2 - فرقة (الشريط القصدير)، 3 - الربط زوايا الخدين (4 قطع) 4 - مركبات تأمين الشريط 5 - المسمار الفرقة الربط (2 قطعة).

طبل التجمع

التين. 3 الجمعية طبل 1 - طبل 2 - منفذ 3 - دوران المقبض 4، نظام التشغيل مع موضوع M12، 5 - هيكل الجدار الجانبي، 6 - الجوز ملحومة على جدار M12، 7 - (2 جهاز كمبيوتر شخصى) غسالة، 8 - ملحومة ل M12 الجوز المحور

تمديد على لفائف مشاهدة الفيديو

تمديد على بكرة بأيديكم

مرحبا بالجميع! في هذه المقالة أريد أن أشاطركم كيف يمكنك جعل كابل تمديد على بكرة بأيديكم. للبيع هناك مجموعة كبيرة من هذه التمديدات، ولكن العثور على حق واحد بالنسبة لك ليست سهلة، وخاصة إذا كنت لحام. والحقيقة هي أن سلك التمديد مع مقطع عرضي سلك، ومناسبة لحام، لا تأتي دائما عبر. وبعد أن جعلت بشكل مستقل، كل شيء سوف تلبي متطلباتنا. لذلك، دعونا نبدأ.

للتصنيع سنحتاج:

مربع من الصلب 10 مم - بطول 1 متر.
دبوس مع الجوز التي يبلغ قطرها 10-12 ملم - بطول 170 ملم.
مقبض، على سبيل المثال، من أوسم.
100 مم مخلب واثنين من المقابس لذلك
اثنين من الدوائر من الخشب الرقائقي التي يبلغ قطرها 230 ملم
دبوس 8 ملم - طول 1 متر و 6 الجوز وغسالات
ثلاثة مآخذ وقابس واحد
الأسلاك

جعل تمديد على لفائف.

جعلت قاعدة لفائف من الساحة، والانحناء إلى حجم أن أشرت في الصورة. ثم ملحومة السحابة مع اثنين من المكسرات، وسيتم إرفاق المقبض إلى الأعلى، اقترضت من طاحونة مكسورة، والتي الجوز الثاني سوف تجد أدناه. لإصلاح الملف، ملحومة إلى قاعدة مسمار.

ما يمكن أن يكون خلال سلك لف لا يفرك ضد دبوس الشعر، يجب أن يتم كم، على سبيل المثال من أنابيب البولي بروبيلين.

الآن نبدأ لجعل الملف نفسه.

في الدوائر التي مصنوعة من الخشب الرقائقي التي يبلغ قطرها 230 ملم، وأنا قدمت الثقوب مقدما. في وسط هناك افتتاح لتحديد لفائف نفسها إلى القاعدة، وثلاثة ثقوب في الدائرة لإخراج السلك إلى مآخذ وثلاثة المزيد من الثقوب لتشديد الملف. وحفرة واحدة أخرى على الدائرة الخارجية، بالقرب من الدائرة، وسوف يكون هناك قلم المرفقة هنا. أنا جعلت نفس الثقوب في بذرة.

إعداد مآخذ، وقطع الأسلاك ثلاثة أجزاء من حوالي 10 سم، ونظيفة ونعلق على مآخذ. ثم وضعنا الأسلاك من مآخذ في الثقوب وسحب معا مآخذ، الدائرة والمكونات. نحن تطور الأسلاك. في اقتران مع حافة نحن حفر حفرة تحت الكابل ودفعه في حفرة. نحن توصيل الكابل مع الأسلاك القادمة من مآخذ. وضعنا الغطاء الثاني على الأكمام، واتخاذ الدائرة الثانية من الخشب الرقائقي وسحب كل ذلك جنبا إلى جنب مع ثلاثة الأزرار. كل بكرة جاهزة.

وضعنا لفائف على قاعدتنا وسحب قليلا من الجوز بحيث لفائف تدور بحرية. مهما كان الجوز لا تطور، يجب أن تكون متوقفة.

نحن الترجيع الأسلاك إلى لفائف. ماذا خلال لفائف النقل عفوية لا أونوند، كما كتبت أعلاه حيث يتم إرفاق القلم، المقبل أنا الملحومة واحد أكثر الجوز، في ذلك نحن المسمار المحدد.

هذا كل شيء، تمديد كابل على بكرة جاهزة! يمكنك الاتصال بأمان لحام لذلك.

يمكنك أيضا مشاهدة الفيديو، حيث هو أكثر وضوحا كيفية جعل كابل تمديد على لفائف بأيديكم.

وفي نهاية المقال سوف أقول أنه إذا قمت بتوصيل مستهلك قوي لمثل هذا التمديد، مثل اللحام، لفائف يحتاج إلى أن تكون غير مستغلة تماما.

إذا كنت تحب هذه المادة، وأنا أوصي أن ننظر إلى المادة حول المشبك الزاوي بأيديكم.

كيفية جعل لفائف لكابل بأيديكم

المواد ورقة، مثل الخشب الرقائقي أو أوزب (أي مناسبة أخرى) - 60 × 30 سم؛

قطعة من الأنابيب البلاستيكية 110 مم. في القطر - 9 سم؛

قطعة من أنابيب الصرف الصحي لفائف قاعدة؛

البراغي M6 أو M8 (120 مم طويلة) والمكسرات - 3 قطع لكل منهما.

لفائف الطلاء؛

قضيب معدني 10 مم. سمك للإطار من لفائف؛

عنصر القلم (يمكن استخدامها أو محلية الصنع)؛

الطلاء أو التمهيدي للذبيحة والجدران الجانبية.

مفك (ليس من الضروري، استخدام مفك البراغي)؛

لفائف للأسلاك بأيدي الخاصة

الحمل الكهربائي في المنزل هو جزء لا يتجزأ. لا تنشأ المشاكل عندما طول الحمل هو فقط بضعة أمتار، ولكن عندما يبلغ طول يحمل 15-50 متر، يصبح غير مريح للغاية لفرز باستمرار والاسترخاء.

من ناحية أخرى لفائف الأسلاك يمكن بسهولة أن تصنع أيدي الخاصة, التي ستكون أرخص بكثير. ويمكنك استخدام سلك، مثل هذا الطول ومثل هذا القسم كما هو ضروري لأغراضك.

ولكن إذا لم يكن لديك الوقت أو الرغبة في الذهاب للتسوق والتسول لفائف، يمكنك بسهولة جعلها نفسك. وكل ما نحتاجه هو:

- قطعة من الخشب الرقائقي أو أوزب 60x30cm سميكة 8-10mm،

- 9 سنتيمتر البلاستيك المجاري أنابيب قطرها 110 ملليمتر

- 3 مسامير M6 أو M8 120MM طويلة مع المكسرات.

بعد ذلك، ننتقل بانوراما والمسمار الخشب الرقائقي، إلى أي سطح يتعرض (الجدول، كرسي، الجذع، الخ.)

في الجدران الجانبية نحن حفر الثقوب تحت البراغي تشديد، وفي مركز نحن حفر ثقب للمحور. كما مع مرور الوقت الثقب المركزي قد كسر، قررت استخدام البلاستيك نصف كم" الأنابيب. الجلبة، على الجانب العكسي، يجب أن تبرز من 15-20 ملم بحيث البراغي لا تتشبث الإطار.

إذا كان هذا الخيار معقد بالنسبة لك، ثم يمكنك جعل ملف من قبل المبدأ، كما فعلت لفائف لخرطوم الحديقة.

بعد تركيب، يتم ملحومة مقبض لدعم. على المقبض، وقطع M10 الموضوع، للجوز، والتي سيتم إصلاح لفائف.

الإطار و لفائف ينبغي رسمت، بحيث الخشب الرقائقي لا تقشر ويستمر لفترة أطول، وبعد ذلك نحن جعل التجمع.

يبقى فقط لرياح السلك، وتثبيت القابس مع مقبس.
